L’implantation du pont bascule
BPGSM est en
hors sol pour une utilisation
unidirectionnelle.
STRUCTURE
La structure est composée de
poutres longitudinales IPE-550 unies
transversalement par des modules
métalliques. La structure est en profilé et la
surface de roulement est en tôle larmé. Les
dimensions réduites des modules et leurs
faibles poids facilitent leurs manipulations
pendant le montage.
La hauteur du pont bascule est comprise,
(selon les dimensions) entre 330 (80t) et
360 (100t) mm.
Cette hauteur assez basse pour un pont
bascule permet d’économiser sur les travaux
de génie civil en requérant des rampes
relativement courtes pour son installation.
Les poutres longitudinales servent de guide
de roues afin d’orienter le véhicule sur le
pont bascule.
Les capacités de ce pont bascule vont de
80.000 kg à 100.000 kg sur les dimensions
14x3 m jusqu’au 18x3 m.
Le pont est associé à des capteurs de
compression analogique. Il est possible pour
des applications spéciales de mettre d’autres

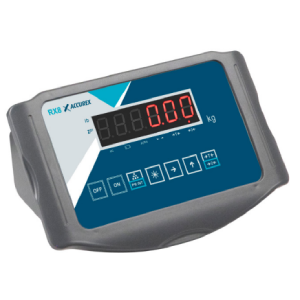

types de capteurs. La lecture du poids et le
traitement des informations et opérations
de pesage sont réalisable en fonction des
besoins de l’utilisateur.
